概述

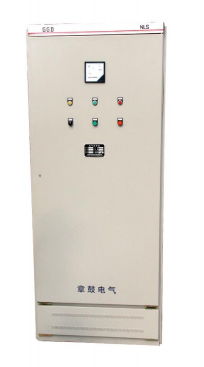

通用型軟起動控制柜是以軟起動器為主要控制元件并配有主回路進線斷路器、旁路接觸器，具有短路保護、過載保護、過流、輸入缺相，輸出斷相保護功能。可實現(xiàn)多重保護的單臺電機或多臺電機的控制裝置。包括通用型,1拖2,1拖3,1拖4,生活泵1用1備,兩用1備軟起動柜。軟啟動器可配置自主研發(fā)的品牌或或者其他用戶指定國產和進口品牌軟啟動器。

主要技術特性
電源電壓：三相交流380V～415V，50或60Hz；
適用電機：5.5KW～500KW三相異步電動機；
起動方式：電壓斜坡起動、限流起動、突跳起動、
基值電壓：25～75%可調；
限流范圍：1.0～4.5倍額定電流可調，
起動時間：0.5～240秒可調；
停止方式：立即自由停車，斜坡停止時間1～480秒可調；輸入信號：開關量接點
輸出信號：開關量接點，30VDC或220VAC 5A
環(huán)境溫度：-20℃～+60℃
海拔高度：<2000m；
振    動：振動加速度≤0.5g；
相對濕度：≤90%（溫度為20℃）；
冷卻方式：自然冷卻或強迫風冷。

注:采用國產變頻器時容量為被控電機的功率,采用進口變頻器時容量為被控電機的額定電流

型號說明

X  R  Q -   /

箱  軟  控  容    電

（柜）起  制

動

式  器  柜  量    壓
