概述

本系列電抗起動柜適用于交流50HZ、電壓6kV~10kV、功率不大于2000KW的三相鼠籠電動機的單機不可逆起動控制使用，適用于冶金、化工、礦山、石化、紡織等工業部門的空壓機、破碎機、大型風機、大型水泵等電機的重載起動，能很好的限制電動機的起動電流。

符合標準GB3906（3～35kV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）。

使用條件

1） 海拔高度不超過1000米的戶內；

2） 環境溫度-20°~+40°；

3） 相對濕度不超過85%；

4） 無腐蝕性氣體和塵埃的場所；

5） 不致發生火災或爆炸危險的場所；

6） 沒有強烈振動和沖擊作用的場所。

技術特點

1） 起動電流小，降低了電動機起動時對電網的要求，從而可以節約一次性投資。

2） 具有過流保護，當電流超過設定值時，能自動停機，保護設備。

3） 具有欠壓保護，當電壓低于額定值時，能發出聲光報警，且延時3S自動停車。

4） 具有起動超時保護，當起動時間超過時間繼電器的設定值時，自動切斷控制電源。

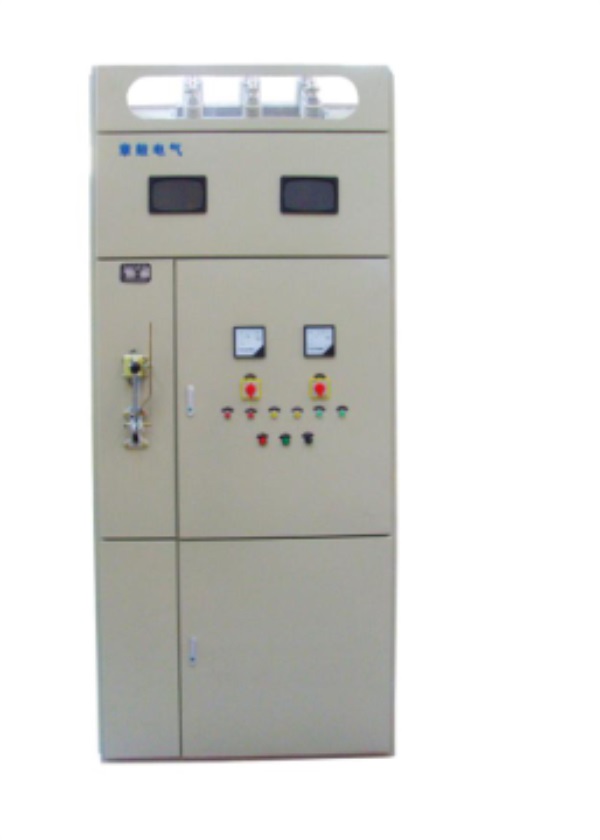

結構特點

本起動柜為柜式結構，前后均為開門式，可單獨排列安裝，柜內前面為低壓電器部分，后面為高壓電器部分，全部采用角鋼和冷板焊接而成，機械強度大，不易變形。

主要技術參數
